Comment déterminer la précision de votre atelier d'usinage CNC

La qualité des pièces usinées CNC dépend de nombreux facteurs, y compris la conception des pièces, sélection d'outils, programmation de trajectoire d'outil, ensemble de compétences de machiniste, stratégie de serrage de la pièce, etc.. Composants fonctionnels du chemin critique, tels que les bras robotiques pour la chirurgie au laser ou l'atterrissage composants d'engrenage d'avions performants, doit fonctionner de manière fiable. La fiabilité exige de la précision, précision, et la capacité de l'atelier d'usinage CNC qui fabrique les pièces à maintenir des tolérances serrées.
Afin de maintenir la précision et la précision requises pour le fraisage des pièces, un bon atelier d'usinage priorisera les points suivants dans son processus et ses procédures:

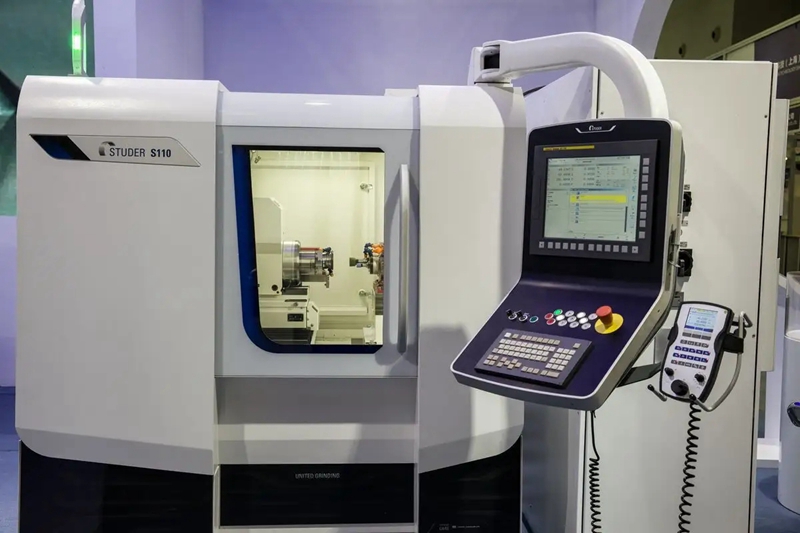

Environnement de travail:

La précision dépend de l'environnement de travail qui fournit des conditions stables telles que la température et l'humidité.

État de l'équipement:

fraisage CNC la précision nécessite une maintenance préventive constante pour maintenir tous les équipements en parfait état de fonctionnement.

Étalonnage des machines:

L'atelier d'usinage doit recalibrer périodiquement tous les équipements de fraisage de précision pour conserver ses réglages d'usine.

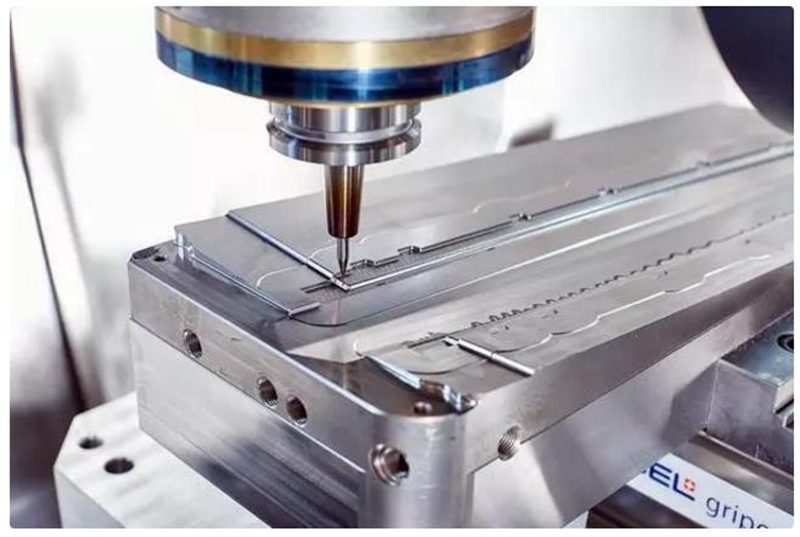

Précision du fraisage CNC: 3 Des mesures

Trois mesures différentes déterminent la précision globale de la pièce fraisée: précision de position, précision ou répétabilité, et tolérance.

Précision de position

La précision de position est égale à la différence entre la distance spécifiée entre les points sur la pièce et la distance réelle mesurée de ces points après fraisage. Pour une fraiseuse CNC, la précision dépend de sa capacité à suivre sa trajectoire programmée. L'atelier d'usinage détermine la précision du laminoir en prenant plusieurs mesures et en calculant la moyenne statistique des écarts.

Précision reproductible

L'atelier d'usinage définit la précision de la fraiseuse en répétant précisément les mêmes commandes pour qu'une pièce après l'autre donne le même résultat. Semblable à la précision, l'atelier peut calculer la précision de la fraiseuse CNC grâce à plusieurs mesures lors de la commande de la trajectoire de coupe de la machine. La mesure de la précision réside dans la répétabilité de la découpe du même chemin précis, résultant en une copie précise de la pièce maintes et maintes fois.

Tolérance du produit fini

Machinistes et ingénieurs utiliser le terme tolérance lorsqu'il s'agit de l'écart admissible par rapport à la fraiseuse CNC pour mesurer la valeur de consigne. Les programmeurs CNC et les machinistes programment la fraiseuse pour fabriquer des pièces dans les tolérances requises par le client. Lors de la découpe de matériaux et de la production de pièces, la fraiseuse doit rester dans la tolérance définie de la valeur de mesure spécifiée.

L'objectif d'une fraiseuse CNC est de la maintenir dans une plage de tolérance spécifiée en maintenant de manière répétée une précision de positionnement élevée. Par exemple, imaginez tirer une flèche sur une cible. La distance entre la flèche et le centre de la cible mesure la précision. Arrow constate que la proximité de son groupement est égale à la précision répétable. La répétabilité sans précision lors de l'usinage d'un lot de pièces ne produira aucun résultat utile, car les pièces sont aussi hors tolérance. Ou, la précision sans répétabilité se traduira par seulement une ou deux pièces disponibles. La combinaison de précision et de répétabilité produira des lots entiers de produits intacts. L'atelier d'usinage utilise cette précision pour assurer la qualité de vos pièces.

Surveillance des outils:

L'atelier doit également surveiller les outils de coupe - ils s'usent avec le temps - pour l'entretien ou le remplacement.

Serrage de la pièce:

Afin de minimiser les vibrations et d'assurer la précision, l'atelier doit utiliser des paramètres de serrage de pièce appropriés pour maintenir la pièce en place pour le traitement.

Expérience de machiniste:

Les machinistes expérimentés sont plus susceptibles de comprendre les nuances qui mènent à la fabrication de pièces précises.

La programmation:

Qualifié ingénieurs de fabrication comprendre comment utiliser différents outils, avec différentes méthodes et vitesses, pour fabriquer efficacement des pièces fraisées CNC précises.

Chaque fois que des pièces sont mises en place sur le laminoir, un atelier d'usinage de haute qualité doit avoir un processus documenté d'inspection du premier article. Il aura également des points de contrôle réguliers tout au long du processus de fabrication pour le contrôle de la qualité.
