Types d'opérations de fraisage CNC

Différents types de fraisage CNC les opérations sont conçues pour atteindre des résultats spécifiques en fonction du type de matériau. Ces opérations diffèrent par le type d'outil de coupe utilisé, la direction de la coupe, la Coupe, la profondeur de la coupe, the speed & feed rate, et autres paramètres d'usinage. en outre, choisir l'opération de fraisage appropriée pour un travail particulier est essentiel pour garantir une efficacité optimale, précision, et qualité.

Discutons des principales opérations de fraisage CNC utilisées dans fabrication.

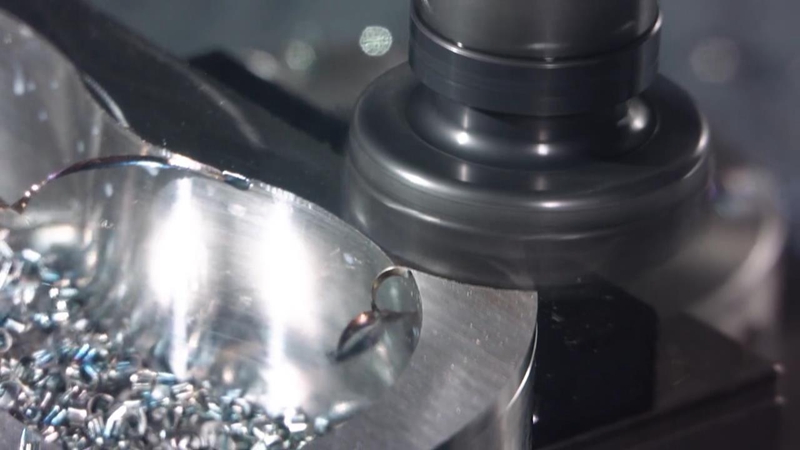

Fraisage du visage

L'opération de surfaçage consiste à découper une surface plane perpendiculaire à l'axe de rotation de la fraise.. Les fraises pour ce processus ont des dents sur la périphérie et sur la face de l'outil. Chaque ensemble de dents remplit une fonction spécifique, les dents périphériques effectuant la coupe tandis que les dents de face effectuent la finition.. Le surfaçage produit des finitions de meilleure qualité et peut être utilisé pour des méthodes verticales ou horizontales..
Il est utilisé pour créer une surface plane sur une pièce ou pour niveler son dessus. Les applications typiques du surfaçage incluent les blocs moteurs, têtes de cylindres, et autres surfaces planes sur diverses pièces.

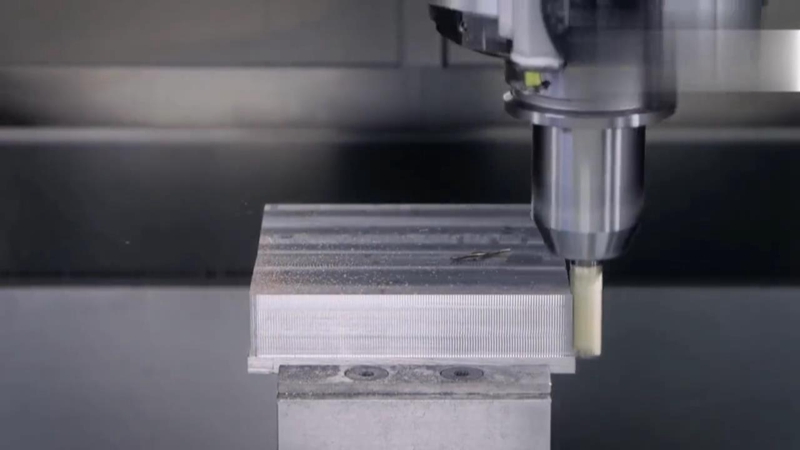

Fraisage périphérique

C'est une méthode d'usinage rapide et précise qui offre des surfaces de haute qualité tout en évitant les rugosités de surface.. Le fraisage périphérique consiste à couper les bords extérieurs d'une pièce à l'aide d'un outil de coupe qui tourne autour du périmètre de la pièce..

Cette opération est excellente pour produire contours ou formes complexes à l’extérieur de la pièce, comme les engrenages, cannelures, et profils.

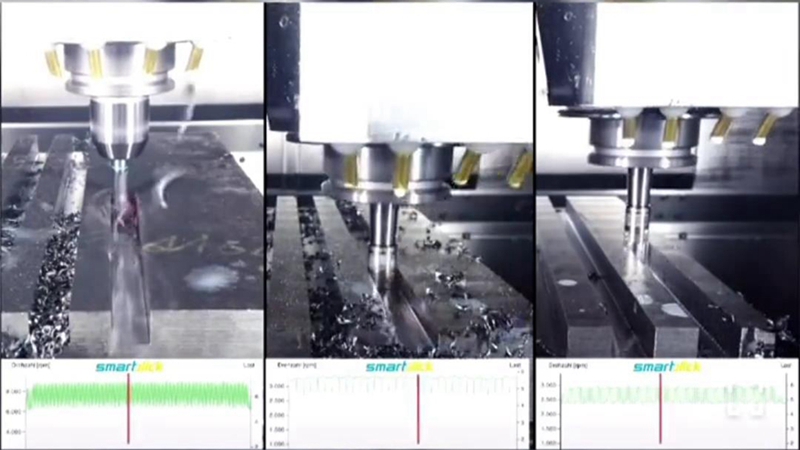

Fraisage de rainures

Comme son nom l'indique, Le fraisage de rainures consiste à découper une fente ou une rainure étroite sur la surface d'une pièce à usiner.. La fente peut être de différentes profondeurs et largeurs, en fonction des spécifications de conception. Différents outils de coupe, comme les fraises en bout, forets, et forets à rainurer, sont utilisés dans le fraisage de rainures. La fraise tourne et engage la pièce à usiner, enlever de la matière en ligne droite pour créer la fente.

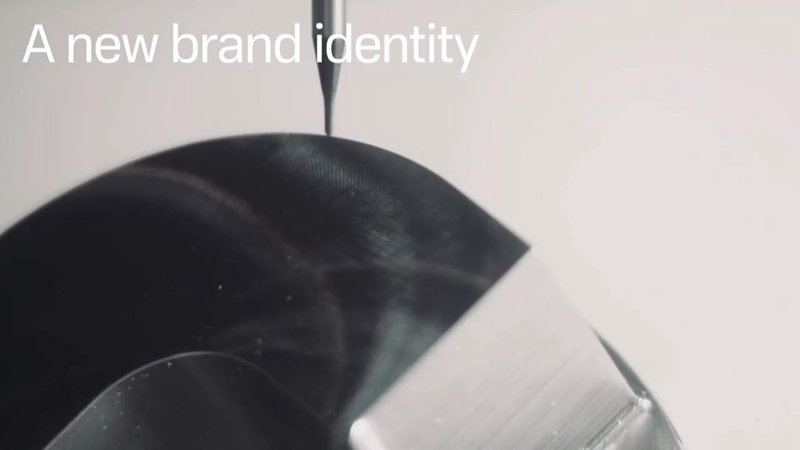

Fraisage simple

Le fraisage simple est un type d'opération de fraisage qui crée une surface plane parallèle à l'axe de rotation de la fraise.. Cela se fait avec la pièce montée parallèlement à la surface de la table de la fraiseuse avec la fraise montée sur une fraiseuse standard. machine tonnelle. L'arbre est supporté dans un plan horizontal entre la broche de la fraiseuse et un ou plusieurs supports d'arbre. La pièce à usiner est serrée directement sur la table. Les outils de fraisage simples ont des dents à la périphérie de l'outil de coupe. Des couteaux larges ou étroits peuvent être utilisés lorsque les couteaux étroits effectuent des coupes profondes et les couteaux larges sont utilisés pour les grandes surfaces.. Si la pièce à usiner nécessite l'enlèvement de grandes quantités de matière, l'opérateur utilise une fraise à grosses dents, vitesses de coupe lentes, et des vitesses d'avance rapides pour produire la géométrie approximative de la pièce, qui est suivi d'une fraise à dents plus fines, vitesse de coupe plus rapide, et vitesse d'avance plus lente pour plus de détails.

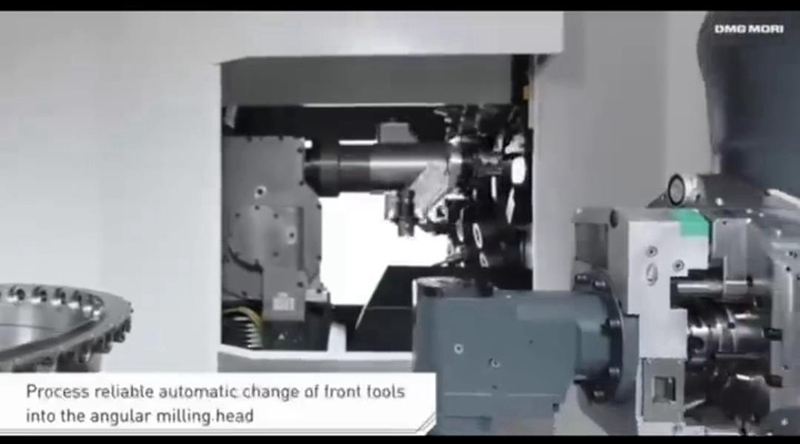

Fraisage angulaire

Le fraisage angulaire consiste à fraiser des surfaces planes où l'axe de l'outil de coupe forme un angle par rapport à la surface de la pièce.. Une fraise à angle unique est utilisée pour les surfaces angulaires, comme les chanfreins, dentelures, et des rainures. Le fraisage en queue d'aronde est un exemple typique de fraisage angulaire où l'angle de la fraise est de 45°., 50°, 55°, ou 60° selon la conception. La languette ou la rainure est d'abord ébauchée à l'aide d'une fraise latérale, après quoi les côtés angulaires et la base sont finis avec une fraise d'angle.

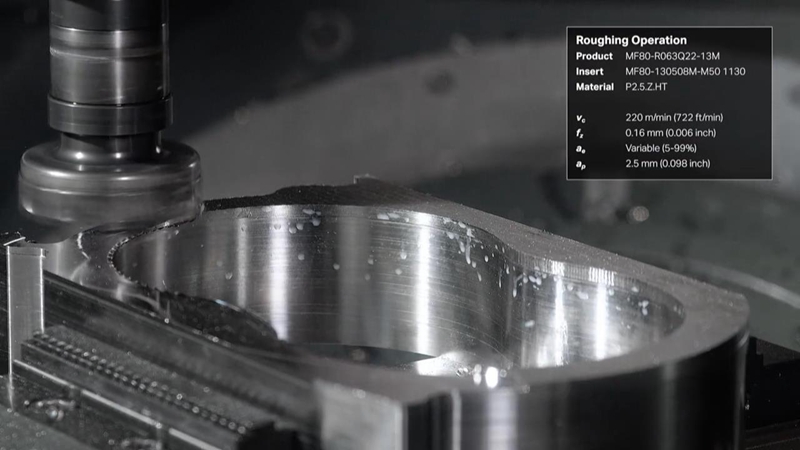

Fraisage de poche

Le fraisage de poche convient à la création d'une poche fermée ou d'une cavité sur la surface d'une pièce.. Différents outils de coupe comme des fraises en bout, broyeurs à boulets, et des forets à fente peuvent être utilisés pour créer une poche de différentes formes, y compris rectangulaire, circulaire, ou irrégulier, et peut être de différentes profondeurs et largeurs.

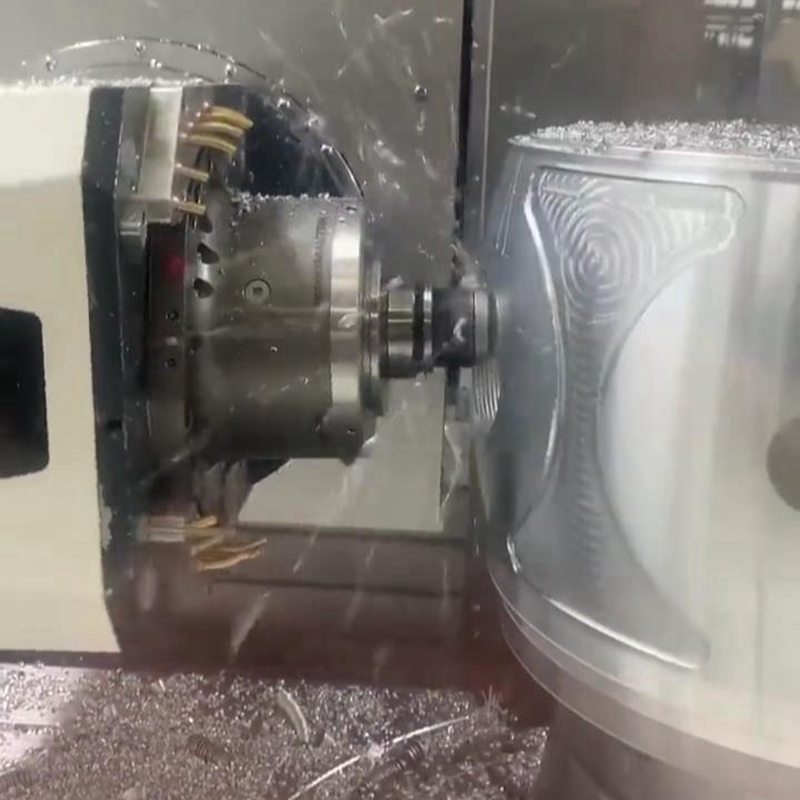

Fraisage de forme

Le fraisage de forme est une fonction de fraisage pour les surfaces irrégulières telles qu'une surface plane courbe ou toutes les courbes.. Il peut compléter le façonnage en une seule coupe à l'aide d'une fraise formée ou d'une fraise à mouche façonnée au contour de la coupe.. Le fraisage de forme courante implique le fraisage d'évidements et de cordons demi-ronds ou de rayons quart de rond sur les pièces à usiner.. Les types de fraises pour le fraisage de forme sont convexes, concave, et des fraises à arrondir les coins qui peuvent meuler jusqu'à un diamètre circulaire requis. Le fraisage de forme peut créer des motifs complexes ou usiner plusieurs surfaces complexes en une seule coupe.. Cavités hémisphériques et semi-circulaires, perles, et les contours peuvent également être façonnés par ce processus.

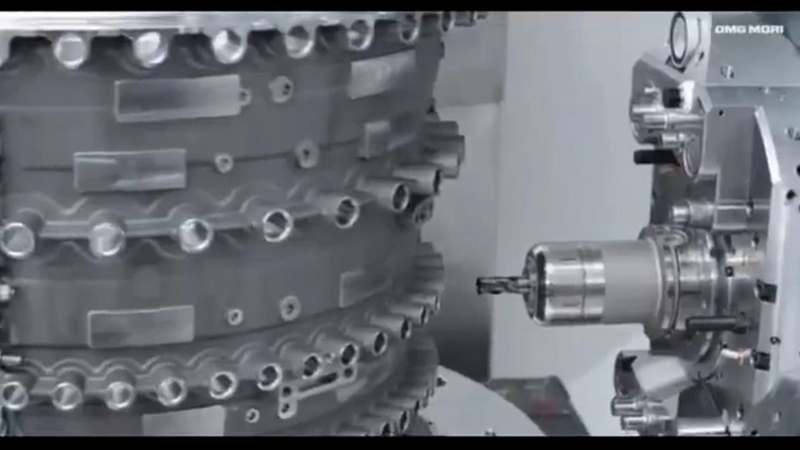

Autres opérations de fraisage

De nombreuses autres opérations de fraisage existent, comme le forage, profilage, fraisage de filets, fraisage en plongée, et fraisage à coulisse.
